220KV 30 Metr Müstəqil İldırımdan Mühafizə Qülləsi

Yüksək keyfiyyətli 220KV 30 Metr Müstəqil İldırımdan Mühafizə Qülləsi Çin istehsalçısı Xuteng Iron Tower tərəfindən təklif olunur. Birbaşa aşağı qiymətə yüksək keyfiyyətli 220KV 30 Metr Müstəqil İldırımdan Mühafizə Qülləsini alın.

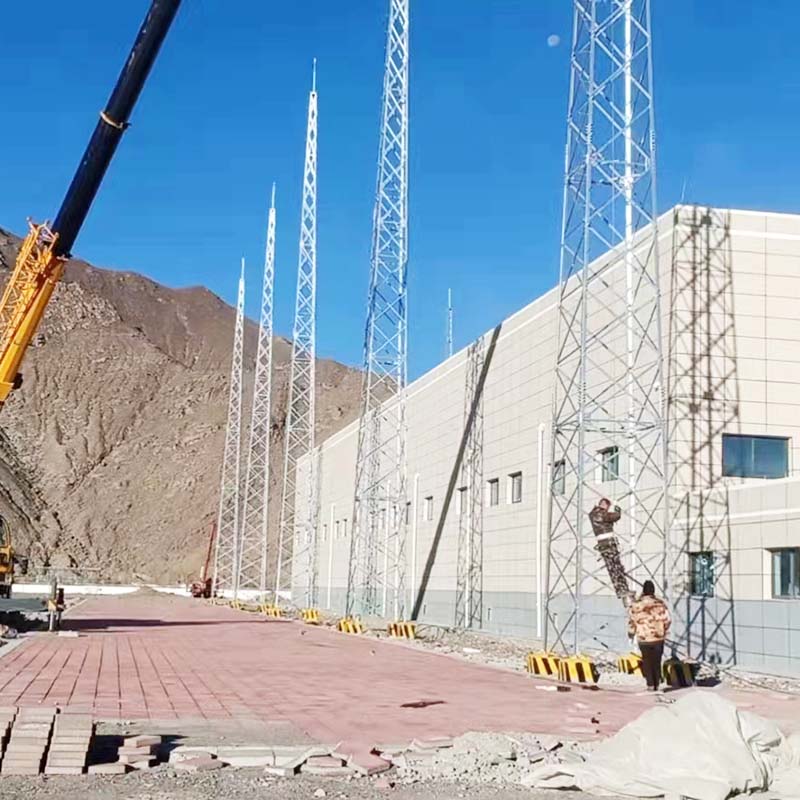

220KV 30 metrlik müstəqil ildırım qülləsi neft emalı zavodları, yanacaqdoldurma məntəqələri, kimya zavodları, kömür mədənləri, anbarlar, alışan və partlayıcı emalatxanalar kimi binalar üçün istifadə olunur.

Mühafizə radiusunu və qoruma diapazonunu hesablamaq üçün ildırım çubuğunun qülləsinin mühafizə diapazonunu yuvarlanan top üsulu ilə də hesablamaq lazımdır. İldırımdan mühafizə qüllələri əsasən müxtəlif binalarda, xüsusilə neft emalı zavodlarında, yanacaqdoldurma məntəqələrində, kimya zavodlarında, kömür mədənlərində, anbarlarda, tez alışan və partlayıcı emalatxanalarda ildırımdan mühafizə layihələri üçün istifadə olunur. Onlar vaxtında quraşdırılmalıdır. İqlim dəyişikliyi səbəbindən ildırım fəlakətləri daha da pisləşməkdə davam edir. Hal-hazırda bir çox binalar ildırımdan qorunma qüllələri, xüsusilə damda paslanmayan polad dekorativ dəmir qüllələrlə təchiz edilmişdir. Onlar müxtəlif formalara, gözəl görünüşlərə və yeni dizaynlara malikdirlər və müxtəlif binaların damlarında tətbiq olunurlar. İldırım qüllələrinin prinsipi ildırım çubuqları ilə eynidir. İldırım fəlakətlərini azaldın.

1. Əsas külək təzyiqi

2. Seysmik istehkamın intensivliyi: 8 dərəcə və kiçik gün 8 dərəcə ərazilər

İstehsal və quraşdırma:

1. Bütün metal komponentlər sinklənmiş olmalıdır, əməliyyat zamanı sinklənmiş təbəqənin qorunmasına diqqət yetirilməlidir.

2. Divar qalınlığı 3 mm-dən az olmayan və qalay fırçasının uzunluğu 70 mm-dən az olmayan iynə uclarını hazırlamaq üçün sinklənmiş polad borudan istifadə edin. 3. İldırımdan mühafizə qülləsi şaquli və möhkəm şəkildə quraşdırılmalıdır. Şaqulilik üçün icazə verilən sapma 3/1000-dir.

3. Qaynaq tələbləri: Qaynaq üçün dövrə qaynağı istifadə edilməli və dövrənin uzunluğu aşağıdakı qaydalara uyğun olmalıdır:

a. Yastı polad genişliyindən iki dəfə çoxdur (ən azı 3 kənarı qaynaqlanmışdır).

b. Dairəvi polad onun diametrindən 6 dəfə çoxdur.

c. Dəyirmi poladı yastı poladla birləşdirərkən, uzunluğu yuvarlaq poladdan 6 dəfə diametrinə bərabərdir.

4. İldırımdan mühafizə qüllələri ümumiyyətlə dairəvi polad və ya polad borulardan hazırlanır və onların diametri aşağıdakı qiymətlərdən az olmamalıdır:

a. Müstəqil ildırımdan mühafizə qüllələri ümumiyyətlə 19 mm diametrli sinklənmiş yuvarlaq poladdan istifadə edirlər.

b. Damdakı ildırımdan mühafizə qülləsi 25 mm diametrli sinklənmiş polad borulardan hazırlanır.

c. Su qülləsinin yuxarısındakı ildırımdan mühafizə qülləsi 25 mm və ya 40 mm diametrli sinklənmiş polad boruları qəbul edir.

d. Bacanın üstündəki ildırımdan mühafizə qülləsi 25 mm diametrli sinklənmiş dairəvi poladdan və ya 40 mm diametrli sinklənmiş polad borudan hazırlanmalıdır. İldırımdan qorunma halqası 12 mm diametrli sinklənmiş dairəvi poladdan və ya 100 mm2 kəsiyi olan sinklənmiş yastı poladdan hazırlanmalı və qalınlığı 4 mm olmalıdır.

5. İldırımdan mühafizə qülləsi dairəvi poladdan və ya qaynaqlanmış polad borulardan hazırlanmalı və onun diametri aşağıdakı dəyərlərdən az olmamalıdır: iynə uzunluğu 1 m-dən az: dairəvi polad 12 mm, polad boru 20 mm, iynə uzunluğu 1 -2m: dəyirmi polad 16mm, polad boru 25mm, bacanın üstündəki iynə: dəyirmi polad 20mm, polad boru 40mm.

Hesablama metodu ildırım çubuğunun mühafizə radiusu və hündürlüyü (h), həmçinin yuvarlanan topun radiusu,

D yuvarlanan radiusdur (flaş məsafəsi)

Birinci tip bina D=30 metrdir (binanın növünə görə müəyyən edilir)

İkinci tip bina D=45 metrdir (binanın növünə görə müəyyən edilir)

Üçüncü tip bina D=60 metrdir (binanın növünə görə müəyyən edilir)

Mühafizə diapazonu standart dəyər düsturu ilə hesablanır: (binanın növü əsasında müəyyən edilir)

Ümumiyyətlə, ildırım çubuğu nə qədər yüksək olsa, qorunma diapazonu bir o qədər böyükdür və qorunma effekti bir o qədər yaxşı olar. Bununla belə, ildırım çubuqlarının tikintisinin təhlükəsizliyini və qənaətcilliyini nəzərə alaraq, ən çox ildırım çubuqları 35-45 metr arasında qurulur.

Ehtiyat tədbirləri: Yıldırım çubuğunun torpaqlanması yaxşı olmalıdır və onun torpaqlama müqavimətinin dəyəri 10 Ω-dən çox olmamalıdır. Torpağın müqaviməti yüksək olduqda, şaquli torpaqlama gövdələri kimi yandırılmış genişlənmiş qrafit torpaqlama modulları, yüksək təmizlik müqavimətini azaldan maddələr, qrafit kabel birləşmələri və sink örtüklü poladdan istifadə olunur. İstifadələrin xüsusi sayını düstura görə hesablamaq lazımdır.

Baxım və yoxlama hər il tufan mövsümündən əvvəl aşağıdakı kimi aparılmalıdır:

1. Hər bir birləşdirici hissənin əlaqəsi etibarlı olmalıdır və boşalmağa icazə verilməməlidir;

2. İldırım qoruyucudan aşağı birləşdiriciyə qədər ümumi müqavimət dəyəri ≤ 5 Ω-dir;

3. Yıldırım çubuğunun torpaqlanması yaxşı olmalıdır və torpaqlama müqavimətinin dəyəri 10 Ω-dən çox olmamalıdır.

İldırımdan mühafizə qülləsinin dizayn əsasları:

1. Binaların İldırımdan Mühafizə Layihəsi Kodu (GB50057-2010)

2. Hündür strukturların dizayn kodu (GBJ135-2006)

3. Polad Konstruksiyaların Dizayn Kodu (GB50017-2014)
